HFC, EOC, WDM dan TV Digital

HFC adalah jenis jaringan broadband yang umurnya sudah cukup tua. Walaupun tua, teknologi data dan TV kabel pada HFC berkembang.

Untuk Data standarnya sekarang sudah DOCSIS3 yang mampu mendeliver data speed ratusan Mbps. Sedangkan untuk TV kabelnya menggunakan QAM TV (DVB-C standard) yang mampu membawa ratusan channel TV HD maupun SD.

Akan tetapi selain DOCSIS, ditemukan juga beberapa implementasi yang menggunakann EoC (Ethernet over Coax). Standard Protocl EoC adalah HomePlugAV/HomePlugAV2 yang bekerja di frekuensi 7.5 - 65 MHz. Ada lagi teknologi EoC berbasis HiNoC/HiNoC2 dimana frekuensi kerja 750 - 1500 MHz

Typical jaringan EoC seperti digambar berikut.

1. Contoh WDM EDFA 32 Port 23 dB

Satu port yang berwarna hijau ditengah adalah input dari Optical Transmittee 1550nm. Sedangkan port SC/PC biru input dari GPON OLT, dan port SC/APC hijau output ke arah Fiber Node.

Spek EDFA WDM disini.

HIGH POWER EDFA 32 PORT TIAP PORT 23 dBm f4.6 ULTRA CELAR INPUT LASER -10 ~ +10 dBm JDSU PUMP UKURAN 2U DUAL PLUGIN POWER SUPPLY

EDFA WDM ini memperkuat signal 1550 nm menjadi 23 dBm. Ini untuk menkompensasi jarak dan redaman splitter. Sebab ORX yang ubah 1550nm ke RF itu hanya bisa terima paling kecil -10 dBm (beda dengan ONT yang masih bisa terima -27 dBm). Sehingga jika output EDFA 23 dBm. Jika splitter 1:64 redaman -21 dB, maka yang diterima ORX 3 dBm.

2. Contoh OTX CATV

Spek OTX

INPUT RF 75 ~ 85 dBuV OUTPUT OPTIK 1550 10 dBm JARAK MAKSIMUM 10KM

Output bisa di masukkan ke EDFA WDM

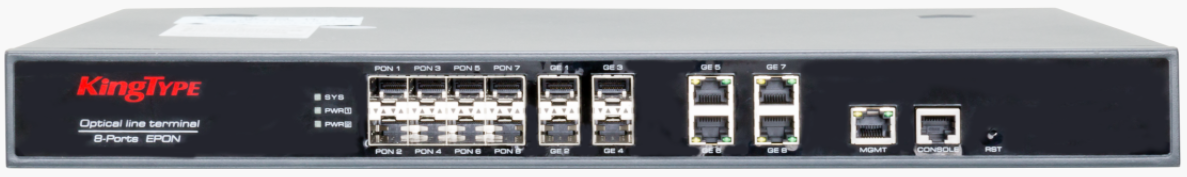

3. Contoh OLT EPON 8 port produk KingType

Technical Specifications
Chassis	Rack Mountable	1U
Chipset	Cortina
EPON Port	QTY	8
	Physical Interface	SFP Slots
	Connector Module Type	1000BASE-PX20+
Uplink Port	QTY	8
	SFP	4*GE SFP
	Ethernet	4*GE RJ45
	Max splitting   ratio (PON)	1:64
PON Port Specification
Transmission   Distance	20KM
EPON port   speed	Symmetrical 1.25Gbps
Wavelength	TX 1490nm, RX   1310nm
Connector	SC/PC
Fiber   Type	9/125μm SMF
TX   Power	2dBm -7dBm
Rx   Sensitivity	-27dBm
Saturation   Optical Power	-6dBm
Management Mode	SNMP, WEB and CLI
Max ONU	512 (Total ONU per PON Port 64 ONU)

4. Contoh produk FiberNodeEOC KingType KT EM40.

Parameter	EM40 Technical specifications
CATV signal	RF Input/output port Number	4/4
	Frequency range Input & Output	87 ~1000 MHz
EOC Data	Frequency Range	7.5-65MHz
	Number of Modules	1-4
	Bandwidth	1.2 Gbps
ONU	Ethernet Interface	4x10/100/1000M auto-negotiation
	EPON Interface	1xSC/UPC-PX20+ standard

Terlihat bahwa FiberNode diatas memiliki 4 modul EoC. Dimana per modul EoC Master mampu memiliki 300 Mbps throughput. Sehingga dengan 4 modul, total bisa handle 1.2 Gbps traffic internet.

Ini cocok dengan uplink yang menggunakan EPON symetrical 1.2 Gbps per PON portnya.

5. Contoh EOC Modem KingType ES27-4F.



Parameter	ES27 Technical specifications
RF Interface	RF Input	Metric F Connector, 1xCABLE-MIX-INPUT
	RF Output	Metric F   connector, 1xTV RF Out
	Frequency	7.5-65MHz
Ethernet Interface	Interface   Data Rate	4x100 auto-negotiation
	Connector Type	RJ45
WIFI Interface	Protocol	IEEE802.11b/g/n
	Operating Mode	Router & Bridge
	Wireless   Data Rate	150/300 Mbps
	Antenna Gain	7 dB
Network Management	WEB, TR069
Software Features	VLAN, QOS, Bandwidth Control, Broadcast storm limitation
12V DC power supply adapter voltage	100 —240V   AC

Atau modem EoC berbasis HomePlugAV EW45 (yang digunakan oleh salah satu operator broadand di Indonesia)

HINOC : High performance Network Over Coaxial

Selain EoC dengan standard HomePlug AV terdapat standar lain yaitu HINOC 2.0. HINOC ini bisa menggunakan channel bonding sehingga trhouput bisa 1.5 Gbps.

Frekuensi RF HINOC biasanya frekuensi tinggi 750 - 1500 MHz.

6. Contoh perangkat EOC HINOC Master ONB22.

ONB22 Technical Specification
Parameters	Attributes	Specification
Interface	Ethernet interface	1*10/100/1000M adaptive Ethernet port
	RF interface	Or two RF outputs two RF input, RF output 2
EOC module
RF parameters	Frequency of use	Low Frequency 7.5~85MHz High-frequency 750~1500MHz
	Output level	115±5dBuv
	Return loss	≥ 16dB
Transmission performance	Physical layer	One Channel HINOC 850Mbps Two Channel HINOC 1700Mbps
	MAC layer	One Channel HINOC 700Mbps Two Channel HINOC 1400Mbps
Follow the standard	EOC standard	IEEE1901 (Draft) HomePlug AV C-HPAV
	HINOC	HINOC 2.0 ITU-T J.196.1/2/3

7. Contoh HINOC Modem ES0H

ES0H Technical Specification
Cable TV signal	Downstream	Insertion loss	≤ 1.5 dB
		flatness	± 0.5 dB
		Return Loss	≥ 16dB
HINOC data section	Working Frequency	500 ~ 1500 MHz
	Single Channel Bandwidth	128 MHz
	Maximum RF output signal level	110 dBμv

COAX AMPLIFIER

Disisi Coaxial setelah Fibernode, biasanya dibutuhkan Amplifier.

9. Contoh Amplifer 5 - 1000 MHz Produk dari Cisco yaitu Cisco Gainmaker.

Specifications

General Station Performance	Units	Forward	Reverse	Notes
Pass Band	MHz	105-1002	5-85	10
Amplifier Type	-	GaAs FET	PP	-
Frequency Response	dB	± 0.5	± 0.5	-
Auto Slope and Gain Range	dB	± 5.5	n/a	-
Return Loss	dB	16	16	7
Max AC Through Current (continuous)	Amps	15	-	-
Max AC Through Current (surge)	Amps	25	-	-
Hum Modulation @ 12 A (over specified frequency range)	dB	70 (105-870 MHz) 60 (870-1002 MHz)	60 (5-10 MHz) 70 (11-85 MHz)	-
Hum Modulation @ 15 A (over specified frequency range)	dB	65 (105-870 MHz) 60 (870-1002 MHz)	60 (5-10 MHz) 65 (11-85 MHz)	-
Test Points (± 0.5 dB)	dB	-20	-20	-
Unless otherwise noted, specifications reflect typical performance and are referenced to 68°F (20°C). Specifications are based upon measurements made in accordance with SCTE/ANSI standards (where applicable), using standard frequency assignments.
Reference Output Level @…    1002 MHz                                                 870 MHz                                                 750 MHz                                                 650 MHz                                                 550 MHz                                                 105 MHz	dBmV	56.0 54.0 52.2 50.5 49.0 42.3	35 (@ 42 MHz)         35 (@ 5 MHz)	-
Reference Output Tilt (105-1002 MHz)	dB	13.7	-	1



Forward Station Performance	Units	Auto/Thermal with 10.5 dB I/S EQ	Notes
Operational Gain (minimum)	dB	43	2, 10
Internal Tilt (± 0.5 dB)	dB	13.8	3
Noise Figure @ 54 MHz	dB	8.5	2
Noise Figure @ 1 GHz	dB	8.0	2
78 NTSC channels (CW) with digital			4
Composite Triple Beat	dB	67	9
Cross Modulation	dB	63	5, 9
Composite Second Order (high side)	dB	64	9
Composite Intermodulation Noise (CIN)	dB	60	8, 9



Reverse Station Performance	Units		Notes
Operational Gain (minimum)	dB	19.5	6, 7
Internal Tilt (± 0.5 dB)	dB	-0.5	3
Noise Figure	dB	12	6, 7
6 NTSC Channels (CW)
Composite Triple Beat	dB	92	9
Cross Modulation	dB	80	5, 9
Composite Second Order (high side)	dB	82	9



Ke arah internet dari OLT biasanya menggunakan Router Mikrotik tipe CCR1016-12G.
