Mikrotik GNS3

Appliance Mikrotik dapat ditambahkan di GNS3. Dengan mendownload image Mikrotik chr.6.1.41.img. Lalu import di GNS3. Maka Mikrotik siap digunakan. Adapun kumpulan video tentang mikrotik dapat dilihat disini.

Konfigurasi untuk percobaan seperti ini.

Perhatikan bahwa kita ada Cloud-1 disini untuk terhubung ke dunia luar.

Cloud-1 akan punya beberapa interface (eth0, eth2). Salah satunya berfungsi sebagai NAT (biasanya eth1 yang ter-bind ke interface VMnet8).

Eth1 di Cloud ini IP nya satu LAN dengan VMnet8, akan ada fungsi DHCP nya.

VMnet8: 192.168.48.1
Eth1-Cloud-1: 192.168.48.2

Fungsi DHCP di Eth1 Cloud-1 ini bisa di coba dengan cara:

Connect VPCS ke Eth1 Cloud ini.

Lalu aktifkan PC>ip dhcp

Lihat VPCS dapat IP berapa. Dalam case saya dapat IP 192.168.48.120/24 GW: 192.168.48.2

Coba ping ke 8.8.8.8 dari VPCS apabila berhasil, artinya Cloud-1 working, maka kita siap connect Mikrotik1 ke Cloud-1 tsb.

Selanjutnya, jalankan Mikrotik1.

Username/login: admin
Password: (kosongkan)

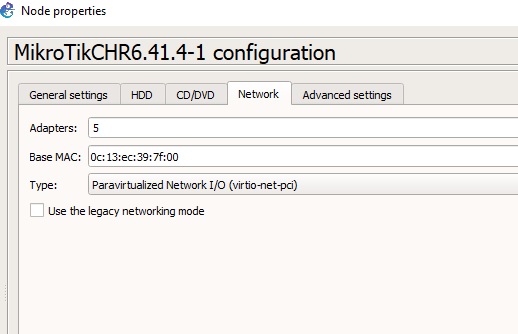

By default Mikrotik punya 2 interface. Tambahkan interface nya menjadi 5.

Selanjutnya tinggal setting IP Address, GW, DNS, dan terakhir nanti NAT.

> interface print
Flags: D - dynamic, X - disabled, R - running, S - slave
 #     NAME                                TYPE       ACTUAL-MTU L2MTU
 0  R  ether1                              ether            1500
 1  R  ether2                              ether            1500
 2  R  ether3                              ether            1500
 3  R  ether4                              ether            1500
 4  R  ether5                              ether            1500

> ip address add address=192.168.48.99/24 interface=ether1
> ip route add dst-address=0.0.0.0/0 gateway=192.168.48.2
> ip dns set servers=8.8.8.8

Config Mikrotik1 interface ether1 done. Tinggal di test.

> ping 8.8.8.8

  SEQ HOST                                     SIZE TTL TIME  STATUS

    0 8.8.8.8                                    56 128 18ms

    1 8.8.8.8                                    56 128 18ms

    2 8.8.8.8                                    56 128 20ms

    3 8.8.8.8                                    56 128 19ms

    sent=4 received=4 packet-loss=0% min-rtt=18ms avg-rtt=18ms max-rtt=20ms

> ping detik.com

  SEQ HOST                                     SIZE TTL TIME  STATUS

    0 203.190.242.211                            56 128 8ms

    1 203.190.242.211                            56 128 5ms

    2 203.190.242.211                            56 128 5ms

    3 203.190.242.211                            56 128 5ms

    sent=4 received=4 packet-loss=0% min-rtt=5ms avg-rtt=5ms max-rtt=8ms

Sudah bisa ping ke detik.com.

Selanjutnya Mikrotik kedua set interface ether1 nya dengan IP 10.0.0.2/24 dan GW 10.0.0.1, DNS 8.8.8.8.

Jika sudah maka dari Mikrotik2 sudah bisa PING ke Mikrotik1 (10.0.0.1). Tapi belum bisa PING ke 8.8.8.8. Kenapa?

Karena Cloud-1 tidak punya routing ke arah 10.0.0.0/24.

Oleh karena itu interface ether1 di Mikrotik1 aktifkan NAT.

> ip firewall nat add action=masquerade out-interface=ether1 chain=srcnat

Selesai sudah setting di Mikrotik1.

Dan lakukan test PING dari Mikrotik2. Akan terlihat Mikrotik2 sudah bisa PING ke detik.com
