Transmod DHP400 DTV

Salah satu perangkat yang bisa digunakan untuk melakukan transmodulasi dari DVB-S/S2 ke DVB-C (QAM TV) adalah perangkat DHP400 DTV.

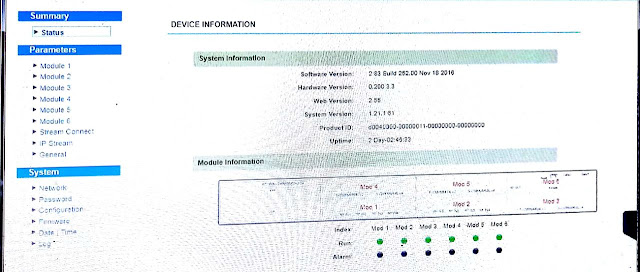

Saat di startup masing-masing module dapat dilihat statusnya.

Terlihat bahwa modul 1 sd module 6 icon berwarna green (OK). Type card module yang tersedia dapat dilihat disini.

MODULE-1 (INPUT DVB-S)

Untuk keperluan menangkap siaran dari Satelit DVB-S/S2 maka diperlukan module DX904.

Module ini ditempatkan di MODULE1. DX904 ini memiliki 4 Tuner, dan menggunakan F-Connector.

Catatan: frekuensi 3780 MHz symbol rate 29900 kSps, Palapa D adalah siaran Channel tertentu bisa di lihat di sini.

Terlihat Modulasi adalah 8PSK, artinya bitrate bisa 2x dari Symbol Rate. Symbol Rate 29.9Msps (digenapkan 30Msps), maka bitrate carrier di satelit 60 Mbps (real nya 61.126 Mbps).

Gambar diatas adalah contoh Setting frekuensi untuk Tuner-3 pada DX904 yang ditempatkan di Module1.

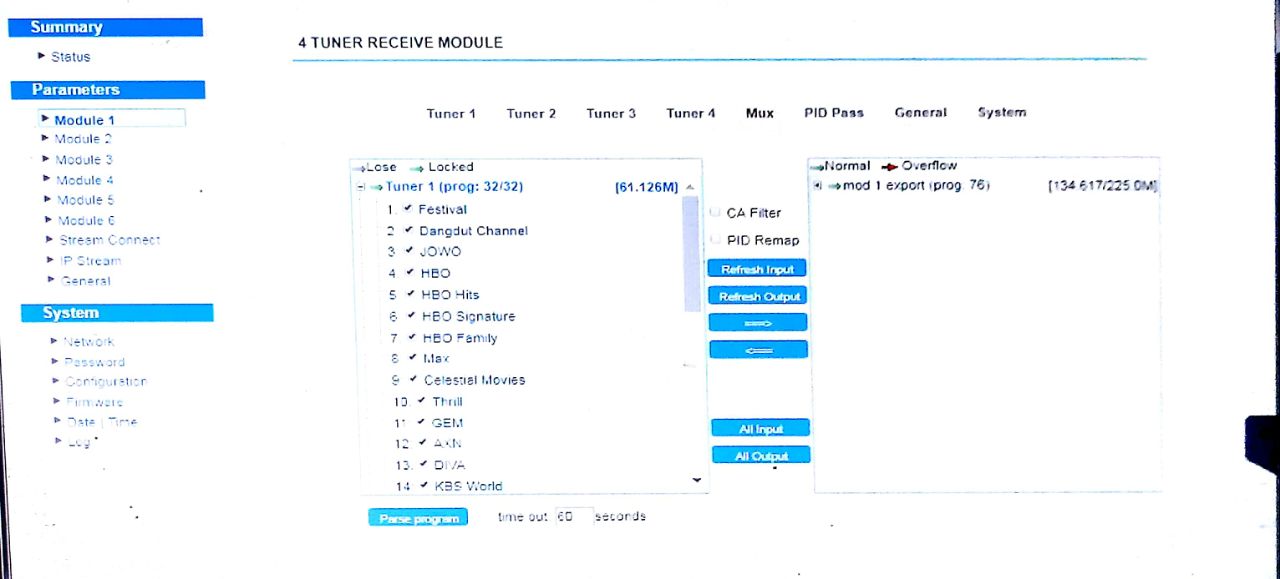

Dan jika dilihat Tuner-1 nya maka akan di dapatkan 1 MPTS stream (32 ch dengan throughput 61.126 Mbps) dengan list channel yang diangkutnya. Note: Multicast Streaming biasanya menggunakan SPTS (Singgle Program Transport Stream), yaitu 1 TS dianggkut 1 multicast address. Sedangkan Delivery via Satelit biasanya MPTS (Multo Program Transport Stream), artinya 1 carrier frekuensi satelit mengangkut banyak channel.

MODULE-6 (OUTPUT DVB-C)

Module 6 dapat diisi dengan modul DX316 (QAM Module 16 channel). Output dikeluarkan dari port RF dengan Coaxial F connector.

Spesifikasi DX316 sbb:

DX316 - 16 QAM Modulating Module

Module Specifications:

Data input: 32*6(DX306I), 256(DX308T/DX308AT), 512×2(DX316/DX332) IP input over UDP/RTP, 2 GE Ports (RJ45/SFP), Stream connector

Data output: 6(DX306I)/8(DX308/DX308AT)/16(DX316)/32(DX332) IP output over UDP/RTP/RTSP, unicast/multicast, 2 GE Ports (RJ45/SFP)

Trans Rate: Max 840Mbps/GE Port

RF output (F type): 16/32 channels of multiplexing, scrambling and modualtion.

Multiplexing:

Maximum PID Remapping: 180 output pids per channel for DX316, 256 output pids per channel for DX332

Function: PID remapping (automatically or manually), Accurate PCR adjusting, generate PSI/SI table automatically

Scrambling:

Maximum simulcrypt CA: 4    Standard: ETR289, ETSI 101 197, ETSI 103 197

Connection: Local/remote connection

Modulation:

Standard: ISDB-Tb(DX306I) ATSC(DX308AT) DVB-T(DX308T) DVB-C(DX316/DX332)

MER: ≥40dB   RF frequency: 50~960MHz, 1KHz step

RF output level: -20~+10dBm (87~117 dBµV), 0.1dB step for all carriers

Symbol Rate: 5.0Msps~7.0Msps, 1ksps stepping

Constellation: 16/32/64/128/256QAM

DX306I Output: 6 non-adjacent carriers outputs

DX308T/DX308AT: 8 non-adjacent carrier outputs within 192M bandwidth

DX316 Output: 16 non-adjacent carrier outputs within 192M bandwidth

DX332 Output: 32 non-adjacent carrier outputs within 384M bandwidth


Berikut adalah contoh 16 carrier QAM yang dikeluarkan oleh card DX316:

Apabila di klik Channel 8 frekuensi 169 MHz, maka akan dikeluarkan 14 channel program 25.4 Mbps dari total maximum kapasitas 38 Mbps, yang di ambil dari connector 6 (111 program).

Download user guide disini.
